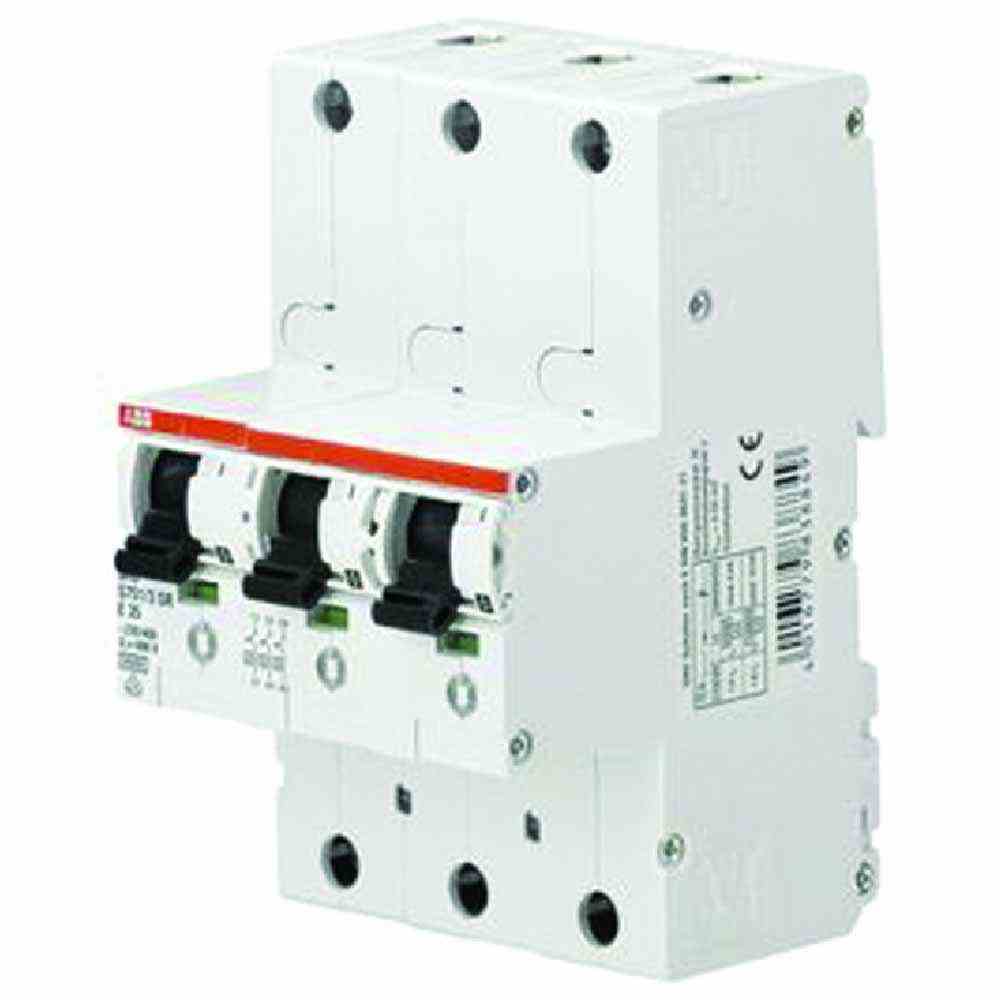

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
| Hersteller: | |
| Kategorie: | ABB |
| Artikelnummer: | ART-55278 |
| GTIN: | 4016779838900 |
| Schutzart (IP): | IP40 |
| Frequenz: | 50 Hz |
| Montageart: | DIN-Schiene |
| Polzahl: | 3 |
| Bemessungsstrom: | 63 A |
| Bemessungsspannung: | 230 V400 V |
| Bemessungsisolationsspannung Ui: | 690 V |
| Auslösecharakteristik: | E |
| Mitschaltender Neutralleiter: | nein |
| Überspannungskategorie: | 4 |
| Verschmutzungsgrad: | 3 |
| Bemessungsabschaltvermögen: | 25 kA |
| Baugröße (nach DIN 43880): | 6 |
| Bemessungsstoßspannungsfestigkeit: | 6 kV |
HAN: 2CDH781001R2632
