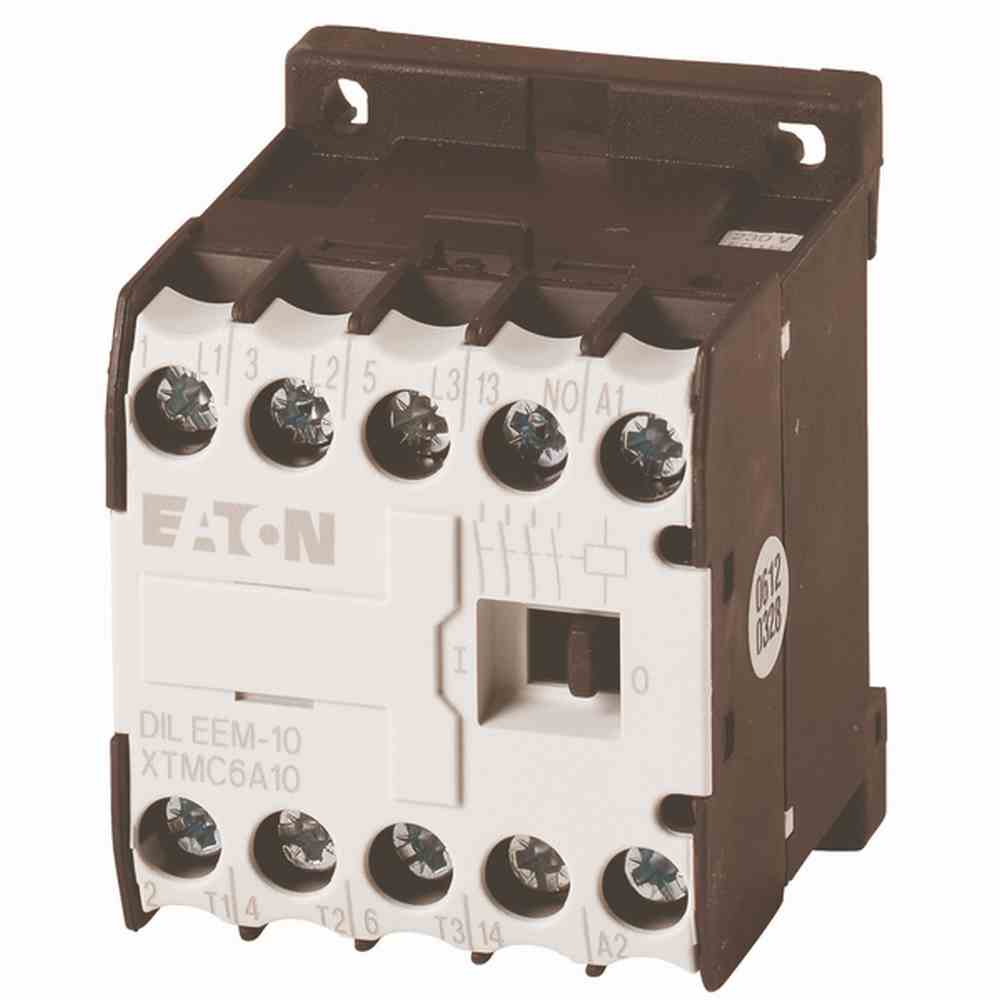

EATON DILEEM-10(230V50HZ,240V60HZ) Leistungsschütz, 3-polig + 1 Schließer, 3 kW/400 V/AC3 – DILEEM-10(230V50HZ,240V60HZ)
36,33 €*
% 55,57 €* (34.62% gespart)
Inhalt:
1
Sofort verfügbar, Lieferzeit: 2-4 Werktage
Produktnummer:
ART-40749
EAN:
4015080516088
Hersteller:
EATON
Hersteller-Nr.:
051608
Beschreibung
Produktinformationen "EATON DILEEM-10(230V50HZ,240V60HZ) Leistungsschütz, 3-polig + 1 Schließer, 3 kW/400 V/AC3 – DILEEM-10(230V50HZ,240V60HZ)"
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW, verwendbar für: ...DILEM, ...DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung
Herstellerinformationen
EATON
Hein-Moeller-Str. 7-1153115 Bonn (Deutschland)
https://www.eaton.com/de/de-de.html
Eigenschaften
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Hilfskontakte als Öffner: | 0 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Anzahl der Öffner als Hauptkontakte: | 0 |
| Bemessungsbetriebsleistung NEMA: | 2,2 kW, 2.2 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 3 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 2,2 kW, 2.2 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 6,6 A, 6.6 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 5 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 230 V, 230...230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 240 V, 240...240 V |
| Bemessungssteuerspeisespannung Us bei DC: | 0 V, 0...0 V |
| Betriebsspannung bei AC 50 Hz: | 24...690 V |
| Betriebsspannung bei AC 60 Hz: | 24...690 V |
| Breite: | 45 mm |
| Geeignet für Reiheneinbau: | nein |
| Höhe: | 58 mm |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 52 mm |
