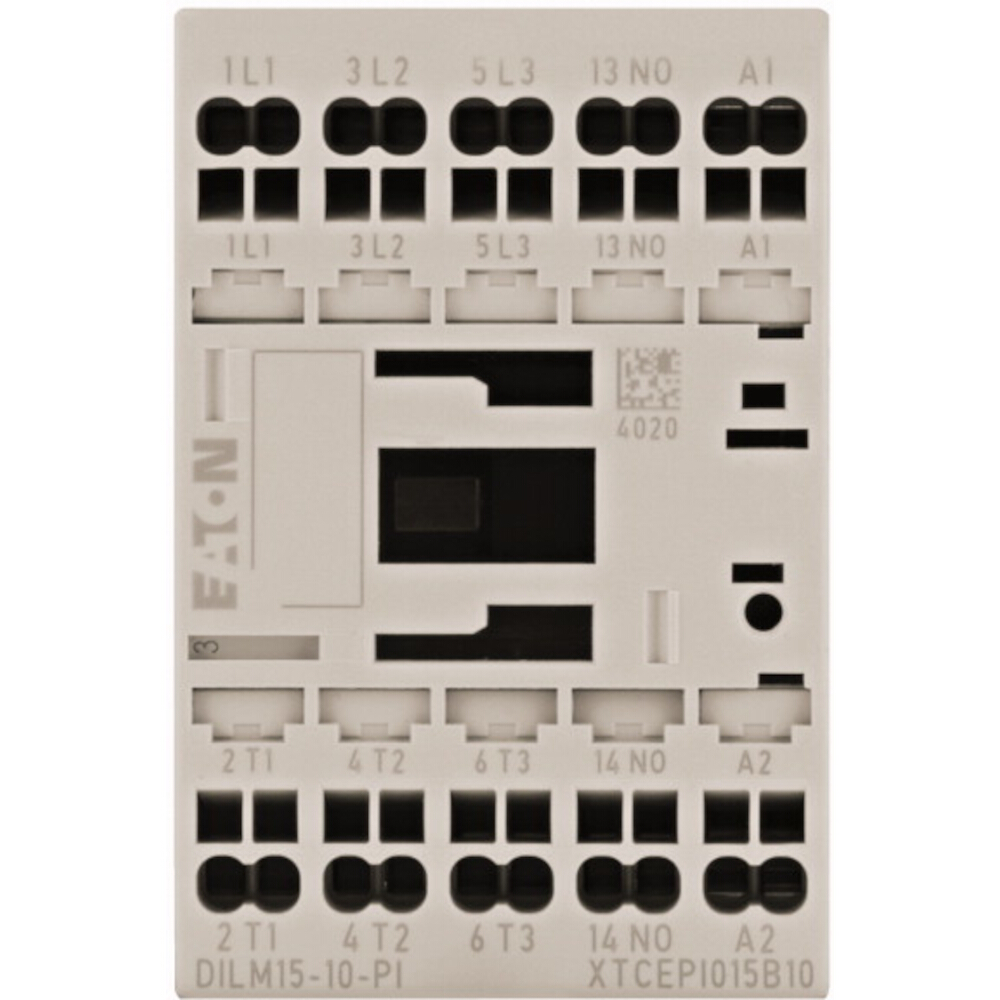

EATON Leistungsschütz, 7,5kW, 3S, 24VDC, 15,5A, 1Ö/Hilf – DILM15-10(24VDC)-PI
93,00 €*
% 149,94 €* (37.98% gespart)
Inhalt:
1
Sofort verfügbar, Lieferzeit: 2-4 Werktage
Produktnummer:
ART-40997
EAN:
4015081973378
Hersteller:
EATON
Hersteller-Nr.:
199253
Beschreibung
Produktinformationen "EATON Leistungsschütz, 7,5kW, 3S, 24VDC, 15,5A, 1Ö/Hilf – DILM15-10(24VDC)-PI"
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Push-In Klemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A
Herstellerinformationen
EATON
Hein-Moeller-Str. 7-1153115 Bonn (Deutschland)
https://www.eaton.com/de/de-de.html
Eigenschaften
| Anschlussart Hauptstromkreis: | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Hilfskontakte als Öffner: | 0 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Anzahl der Öffner als Hauptkontakte: | 0 |
| Bemessungsbetriebsleistung NEMA: | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 7.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 15.5 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 7 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V, 0...0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V, 0...0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V, 24...24 V |
| Breite: | 45 mm |
| Geeignet für Reiheneinbau: | nein |
| Höhe: | 68 mm |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 75 mm |
