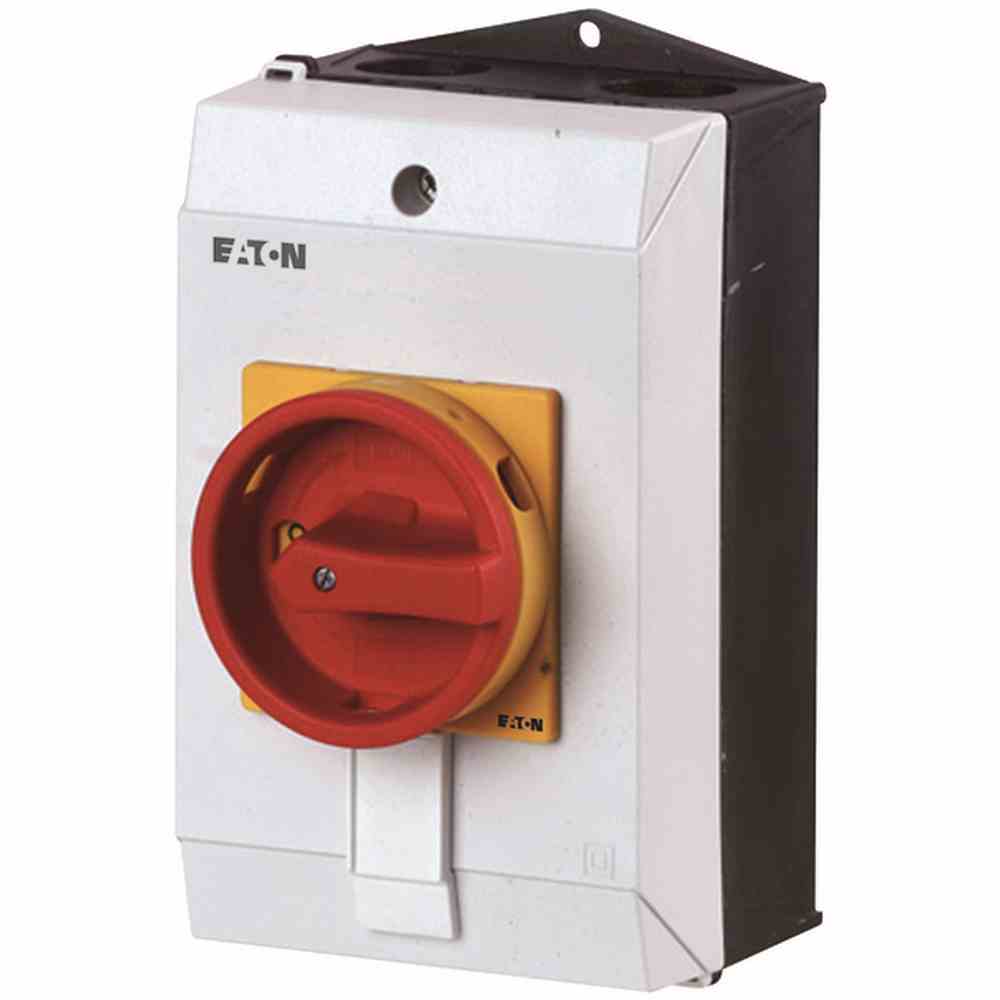

Produktinformationen "EATON P1-25/I2/SVB/HI11 Hauptschalter, 3-polig + 1 Schließer + 1 Öffner, 25 A, NOT-AUS-Funktion, abschließbar in 0-Stellung, Aufbau – P1-25/I2/SVB/HI11"

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Herstellerinformationen

EATON
Hein-Moeller-Str. 7-11
53115  Bonn (Deutschland)
https://www.eaton.com/de/de-de.html
Eigenschaften
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Wechsler: 0
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Schalter: 1
Ausführung als Hauptschalter: ja
Ausführung als NOT-AUS-Einrichtung: ja
Ausführung als Sicherheitsschalter: nein
Ausführung als Wartungs-/Reparaturschalter: ja
Ausführung als Wendeschalter: nein
Ausführung des Betätigungselements: Türkupplungsdrehantrieb, sonstige
Bedingter Bemessungskurzschlussstrom Iq: 0 kA, 80 kA
Bemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kW, 7.5 kW
Bemessungsbetriebsleistung bei AC-23, 400 V: 13 kW
Bemessungsbetriebsspannung: 690 V, 690...690 V
Bemessungsdauerstrom Iu: 25 A
Bemessungsdauerstrom bei AC-21, 400 V: 25 A
Bemessungsdauerstrom bei AC-23, 400 V: 25 A
Bemessungskurzzeitstromfestigkeit Icw: 0,64 kA, 0.64 kA
Farbe des Betätigungselements: rot
Geeignet für Bodenbefestigung: ja
Geeignet für Frontbefestigung 4-Loch: nein
Geeignet für Frontbefestigung Zentral: nein
Geeignet für Verteilereinbau: nein
Geeignet für Zwischenbau: nein
Gerätebauart: Komplettgerät im Gehäuse
Höhe: 180 mm
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Motorantrieb integriert: nein
Motorantrieb optional: nein
Polzahl: 3
Schaltleistung bei 400 V: 13 kW
Schutzart (IP), frontseitig: IP65
Schutzart (NEMA): 12, sonstige
Spannungsauslöser optional: nein
Verriegelbar: ja
