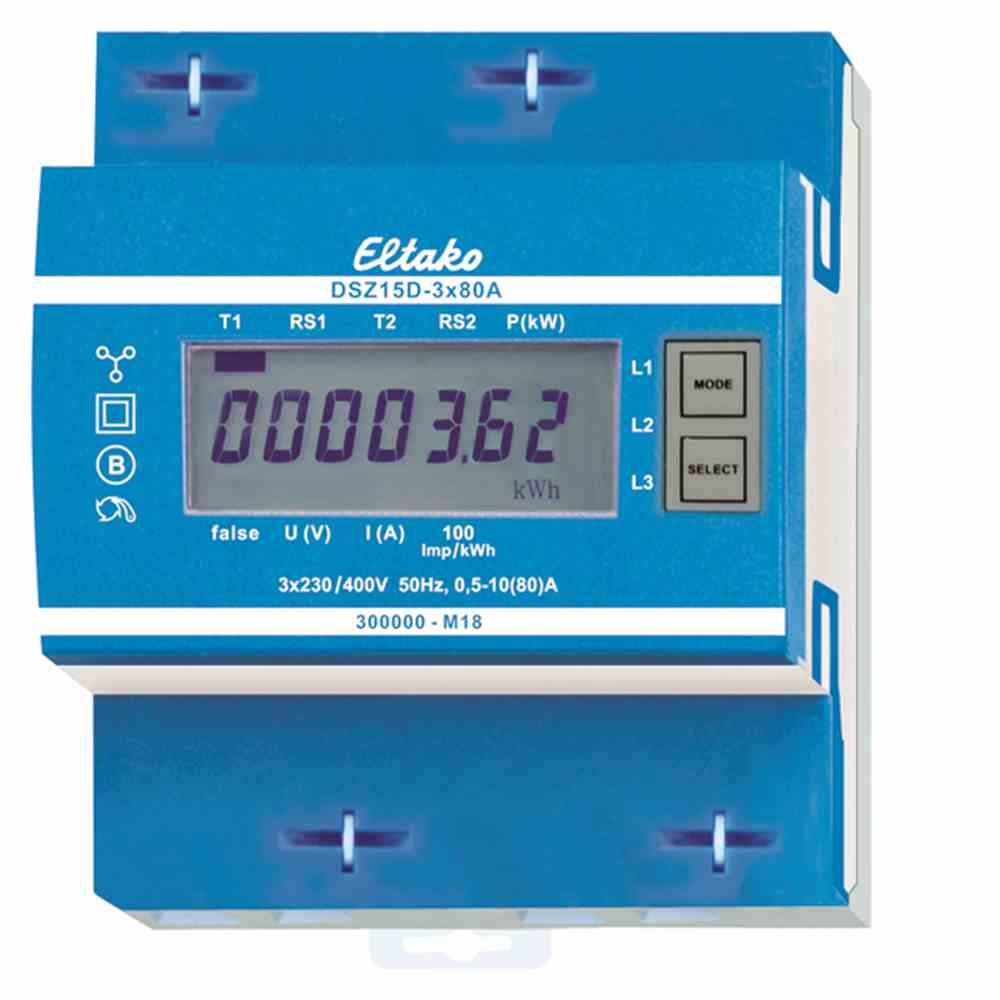

ELTAKO Drehstromzähler, B, 3x80A, elektronisch, digital, geeicht, 10A, 230V/N-L, 400V/L-L, Zweitarif, 50Hz, S0, 1000kvarh
111,91 €*
% 187,54 €* (40.33% gespart)
Inhalt:
1
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktnummer:
ART-331
EAN:
4010312501634
Hersteller:
ELTAKO
Hersteller-Nr.:
28380015
Produktinformationen "ELTAKO Drehstromzähler, B, 3x80A, elektronisch, digital, geeicht, 10A, 230V/N-L, 400V/L-L, Zweitarif, 50Hz, S0, 1000kvarh"
Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.
| Anzahl der Stellen: | 7 |
|---|---|
| Anzeigeart: | digital |
| Ausführung: | Direktmessung |
| Ausführung der Schnittstelle: | sonstige |
| Breite: | 70 mm |
| Breite in Teilungseinheiten: | 4 |
| EDL40-Signatur: | nein |
| Energieart: | Wirkleistung |
| Frequenz: | 50 Hz, 50...50 Hz |
| Geeicht: | ja |
| Geeignet für: | Bezug |
| Genauigkeitsklasse: | B |
| Höhe: | 82 mm |
| Impulsart: | S0 |
| Impulsausgang: | optisch |
| Impulsrate: | 1000 Imp/kWh (kvarh), 1000...1000 Imp/kWh (kvarh) |
| Maximalstrom (Imax): | 80 A |
| Messungsart Lastgang: | ja |
| Mit Sperrcode: | nein |
| Montageart: | REG |
| Nennspannung (Un) L-L: | 400 V, 400...400 V |
| Nennspannung (Un) N-L: | 230 V, 230...230 V |
| Nennstrom (In): | 10 A |
| Polart: | Vierleiter |
| Rücklaufsperre: | ja |
| Schutzart (IP): | IP20 |
| Tarifausführung: | Zweitarif |
| Tarifsteuerung: | extern |
| Tiefe: | 58 mm |
| Zulassung: | Measuring Instruments Directive |
| Zählertyp: | elektronisch |
