DEHNDEHNgate Ableiter mit F-Anschluss Frequenzbereich für analoges und digitales TV, rückkanaltauglich Integrierter Messausgang fernspeisetauglich Höchste Dauerspannung DC [UC]: 24 V Nennstrom [IL]: 2 A D1 Blitzstosstrom (10/350) [Iimp]: 0,2 kA C2 Nennableitstosstrom (8/20) [In]: 1,5 kA Schutzpegel bei Iimp D1 [UP]: <= 230 V Schutzpegel bei In C2 [UP]: <= 300 V Schutzpegel bei 1 kV/?µs C3 [UP]: <= 60 V Frequenzbereich: DC, 5-3000 MHz Einfugungsdämpfung: 5 - 862 MHz 1,2 dB Einfugungsdämpfung: 862 - 2400 MHz 1,4 dB Einfugungsdämpfung: 2400 - 3000 MHz 2 dB Rückflussdämpfung: >= 14 dB Rückflussdämpfung (47 - 2400 MHz): >= 18 dB (- 1,5 dB/Oktave) Rückflussdämpfung Prüfbuchse (5 - 47 MHz): >= 18 dB Prüfbuchse Anschlussdämpfung: 20 dB Schirmdämpfung 5 - 300 MHz: >= 85 dB Schirmdämpfung 300 - 470 MHz: >= 80 dB Schirmdämpfung 470 - 1000 MHz: >= 75 dB Schirmdämpfung 1000 - 2400 MHz: >= 55 dB Wellenwiderstand [Z]: 75 Ohm Ansprechzeit Ad-Schirm [ta]: <= 1 ns Betriebstemperaturbereich: -40°C...+80°C Schutzart: IP 30 Montage auf 35 mm Hutschiene nach EN 60715 oder Wandmontage Anschluss Eingang / Ausgang: F Buchse / F Buchse Erdung über Hutschiene oder Schraubanschluss Gehäusewerkstoff: Metall Farbe: blank Prüfnormen: IEC 61643-21 Zubehör: 2 x F-Stecker Maße: Höhe: 131 mm Breite: 26,3 mm Tiefe: 52 mm

Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige für die einfache Wartung. Schutz von Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz, z.B. Industrial Ethernet, Datenverteiler, digitale Kamerasysteme, Power over Ethernet (IEEE 802.3 konform bis 4PPoE) und generell Ethernet basierte Schnittstellen. Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter und Schutzdioden zwischen den Signaladern sowie Aderpaaren. Voll geschirmte Adapterausführung mit RJ45 Buchsen für die Hutschienenmontage. Mit gehäuseseitigem zusätzlichem Schraubanschluss für die optionale Erdanbindung.

Abstandshalter zum Verlegen von Erdungsleitungen in der Fundamentsohle, mit Sicherungsnase gegen Lösen des Leiters. Ausführung gerade.

Flachband nach DIN EN 62561-2, als Anschlussfahne, aus korrosionsfestem Edelstahl nicht rostender Stahl (V4A), für den Anschluss der Ableitungen an die Erdungsanlage.

Anschlussklemmen mit Gewindebolzen zum Anschließen von Rund und Flachleitern an Erdungsfestpunkten mit Gewinde M10 / 12. Auch für die Montage auf der Rückseite des Erdungsfestpunktes ohne Anschlussachse z. B. für Flachband geeignet. Ausführung leicht, mit Anschlussgewinde M10.

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage.

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.

4-polig und universell für alle Ableitermodule Stecken und Ziehen der Module ohne Signalunterbrechung Montage auf 35 mm Hutschiene Anschluss Eingang/Ausgang: Schraube/Schraube  Anschlussquerschnitt eindrähtig: 0,08 - 4 qmm Anschlussquerschnitt feindrähtig: 0,08 - 2,5 qmm

Runddraht nach DIN EN 62561-2, als Anschlussfahne, aus korrosionsfestem Edelstahl NIRO (V4A), für den Anschluss der Ableitungen an die Erdungsanlage.

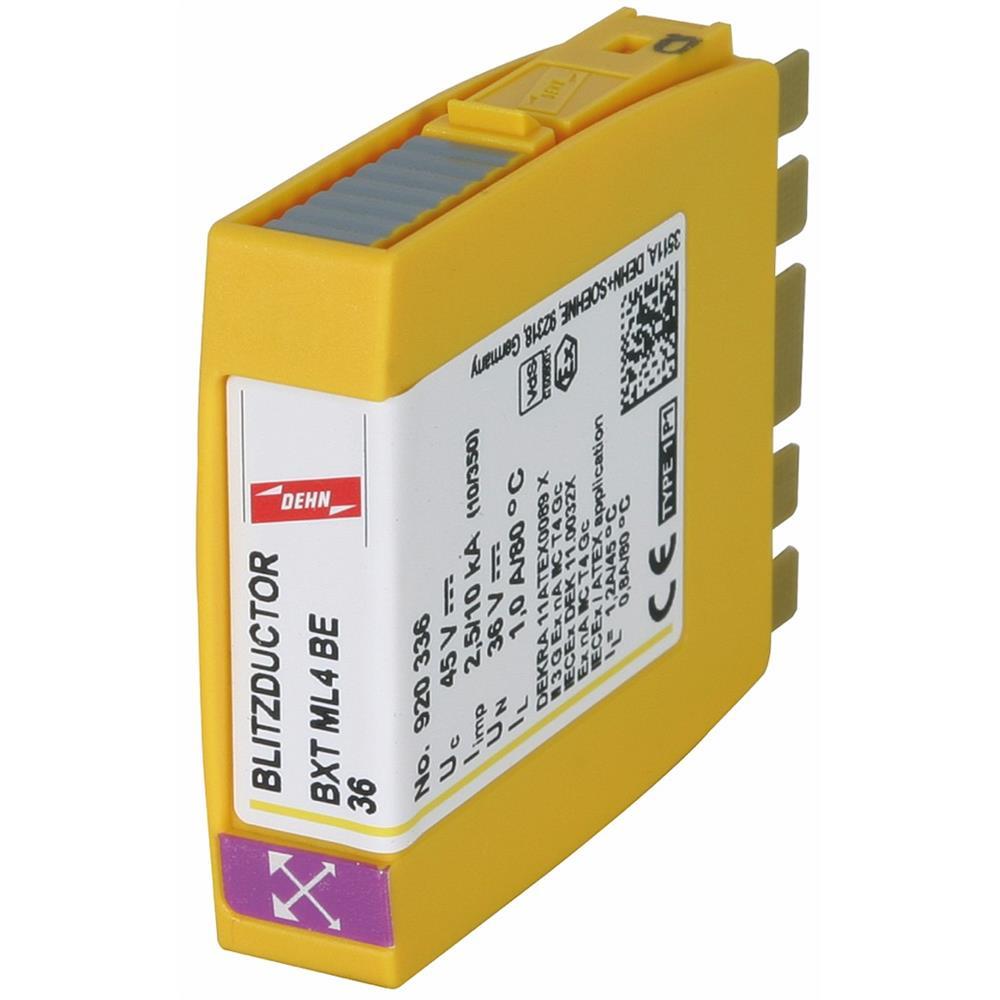

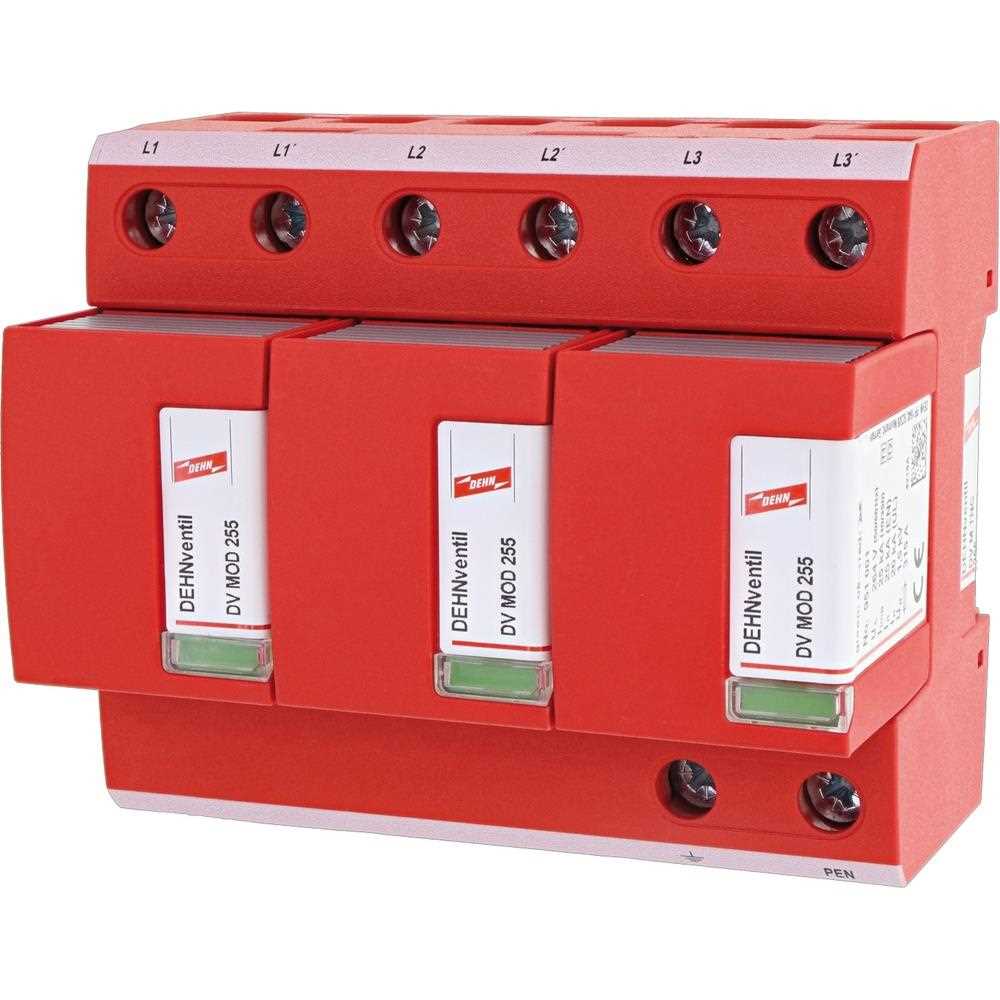

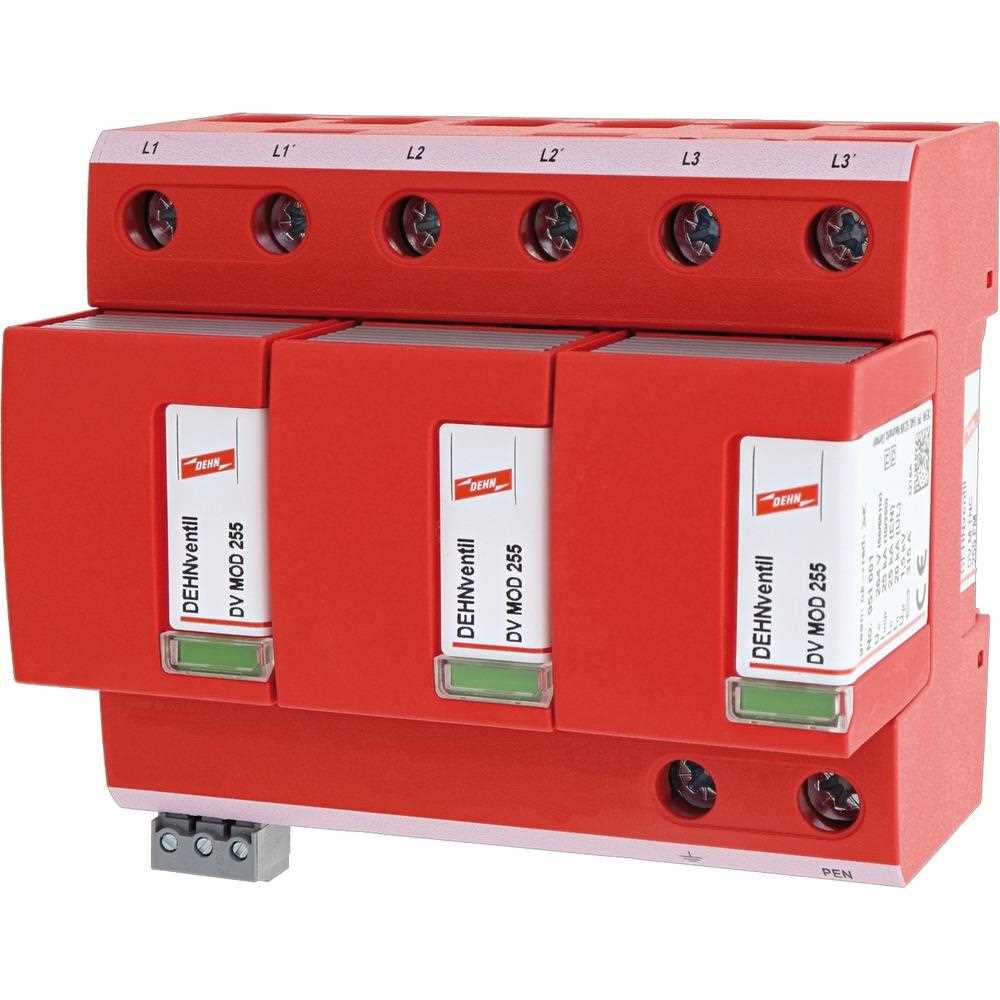

LifeCheck-Ableiter-Überwachung 4-poliger Blitzschutz-Potentialausgleich einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A - 1 und höher Stoßstromwelle (10/350)

BLITZDUCTOR SP-Basisteil als sehr platzsparende, vierpolige, universelle Durchgangsklemme zur Aufnahme eines Ableiter-Moduls mit Signalunterbrechungbei gezogenem Schutzmodul. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels einer Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Schutzmodule.

DEHNbloc®, Blitzstrom-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen.Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A ? 1.Ableiter Typ 1 nach EN 61643-11-Gekapselte, nicht ausblasende Gleitfunkenstrecke-Geeignet für den Vorzählerbereich gemäß VDN-Richtlinie** VDN ... Verband der Netzbetreiber VDN e. V. beim VDEW - DEHNbloc ... 255 H, ? 1- und 3-poliger Blitzstrom-Ableiter? Gleitfunkenstrecke in RADAX-Flow-Technologie? Ausschaltselektiv zu 35 A gL/gG-Sicherungen bis 50 kAeff ? Blitzstrom-Ableitvermögen: 1-polig 50 kA (10/350)

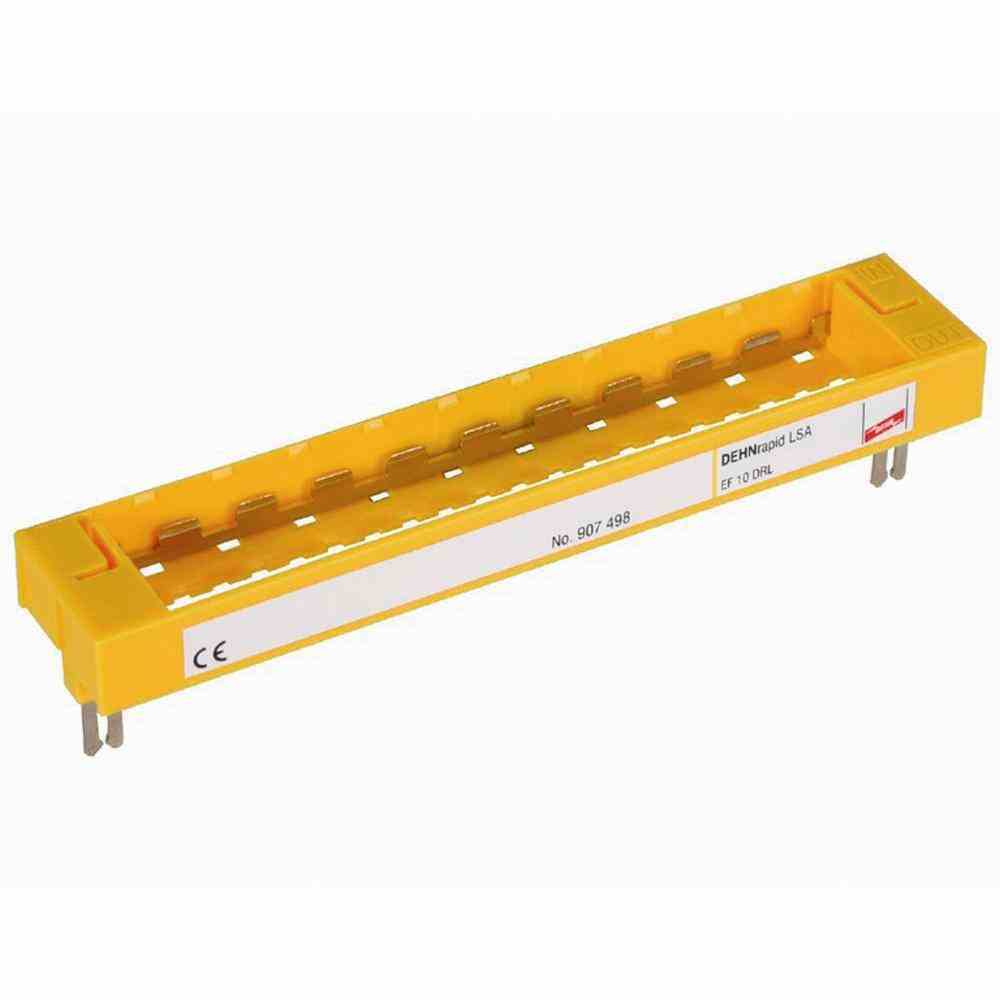

Blitzstromtragfähiges DRL-Steckmagazin 10 DA für nahezu alle Anwendungen und erweiterbar mit DRL-Schutzstecker zum Kombiableiter. Die integrierten Trennleistenkontakte erlauben bei gestecktem Schutz das Prüfen, Messen und Patchen. Die dreipoligen Gasentladungsableiter verfügen über eine fail-safe-Funktion mit optischer Anzeige bei Defekt.

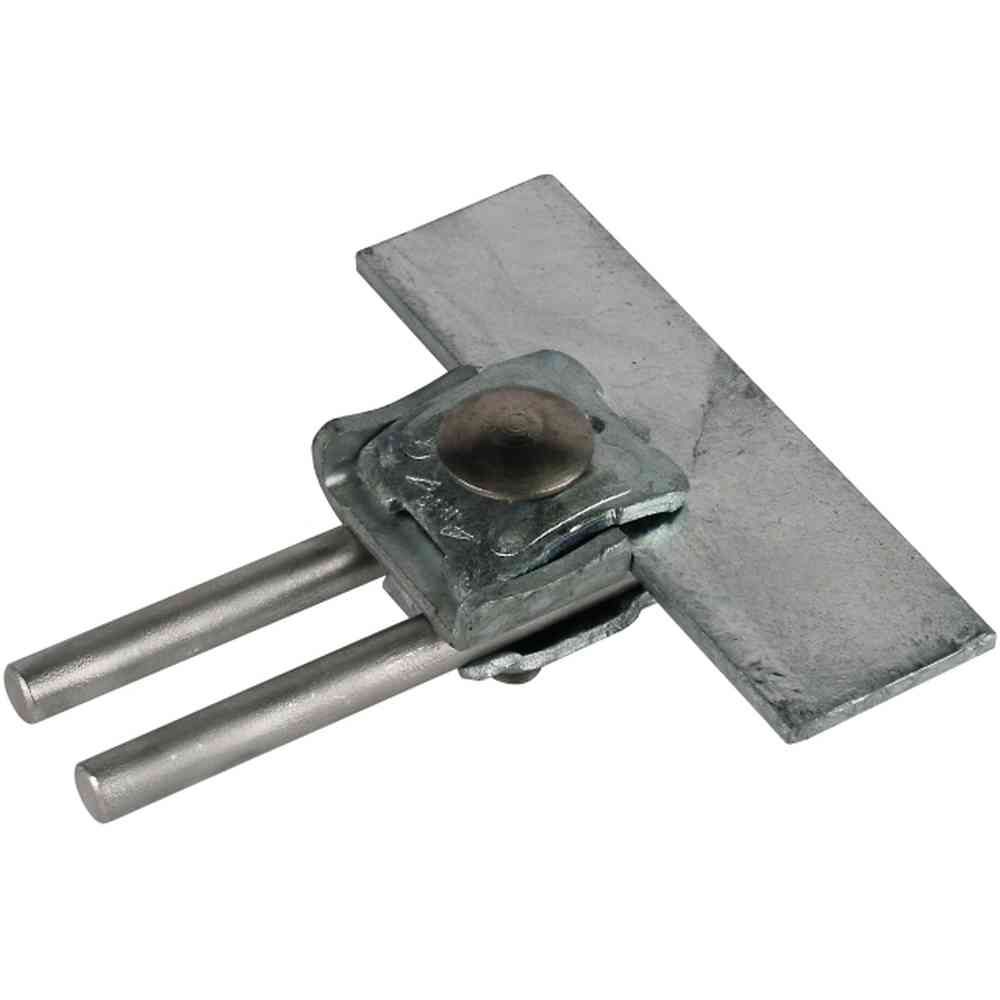

Schnell - Einfach - Blitzstromgeprüft - das ist DEHNcIip, eine Armierungsklemme die eine sichere, schnelle, einfache und werkzeuglose Verbindung von Erdungsmaterialien mit Bewehrungskörpern ermo¨glicht. Verbindungsklemme nach DIN EN 62561-1, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Flachleitern.

Schnell - Einfach - Blitzstromgeprüft - das ist DEHNcIip, eine Armierungsklemme die eine sichere, schnelle, einfache und werkzeuglose Verbindung von Erdungsmaterialien mit Bewehrungskörpern ermöglicht. Verbindungsklemme nach DIN EN 62561-1, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rundleitern.

Schnell - Einfach - Blitzstromgeprüft - das ist DEHNcIip, eine Armierungsklemme die eine sichere, schnelle, einfache und werkzeuglose Verbindung von Erdungsmaterialien mit Bewehrungskörpern ermöglicht. Verbindungsklemme nach DIN EN 62561-1, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rundleitern.

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 50539-11 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.

UNI-Erdungsklemme nach DIN EN 62561-1, zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktionspotentialausgleich/Funktionserdung (Leiterfarbe ggf. schwarz) und Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Durch die Kontaktplatte (Zwischenelement) aus nicht rostender Stahl können unterschiedliche Werkstoffe des Leiters (Cu, Al, St/tZn und nicht rostender Stahl ) mit den üblichen Montagesystemen z. B. aus Aluminium verbunden werden, ohne dass Kontaktkorrosion entsteht. Ausführung mit Hammerkopfschraube M8, Sperrzahnmutter und Doppelüberleger z. B. für die Durchgangsverdrahtung der Profile.

Erdeinführungsstange nach DIN EN 62561-2, für den Anschluss der Ableitungen an die Erdungsanlage. Ausführung verjüngt (16 / 10) und teilisoliert (Länge ca. 700 mm).

Erder- und Wanddurchführung mit MV-Klemme aus NIRO (V4A), zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter bei Mauern und Wänden mit Gewindestange M10 aus NIRO. Ausführung zum nachträglichen Einbau mit Bohrung (D14 mm) oder ggf. durch die Fertigspreize der Schalung. Mit Druckwasserprüfung bis 1 bar (bis Tiefe von 10 m gegenüber stehendem Wasser).

Erdungsbandrohrschelle zum Einbinden von Rohren in den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540. Ausführung Standard, mit stetig verstellbarem Spannband aus rostfreier Stahl, zum Anschluss von 1 oder 2 Leitern oder Durchgangsverdrahtung, Anschlussquerschnitt 4-25 mm².

Erdungsbügel einphasig, dreipolig mit Anschlußklemme bis 25 mm².

Erdungsfestpunkt nach DIN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung. Ausführung Typ M mit Anschlussachse (10 mm) und Anschlussgewinde M10 / 12.
