Schalter + Relais

Diese Geräte sind speziell für das Schalten von Lasten und das Melden elektrischer Bedingungen in einer Niederspannungs-Schaltanlage hergestellt. Je nach Kontakt-Layout sind sie als halbe oder ganze Module erhältlich. Geräte mit Leuchtmelder verfügen über eine LED, die eine optimale Leuchtstärke bei sehr geringem Verbrauch gewährleistet. Beispielsweise werden derartige Geräte verwendet, um Anzeigen oder andere elektrische Komponenten (wie Lüfter, Klimaanlagen) zu schalten.

Als Hauptschalter zwischen dem letzten Überstrom- Schutzorgan vor der Messeinrichtung und dem Stromkreisverteiler. Die Hauptschalter können auch für verschiedene andere Anwendungen eingesetzt werden. Mit doppelunterbrechenden Schaltkontakten und Kurzschlussfestigkeit bis 10 kA mit Vorsicherung In < 63 A, gG

Als Hauptschalter zwischen dem letzten Überstrom- Schutzorgan vor der Messeinrichtung und dem Stromkreisverteiler. Der Hauptschalter ist verriegelbar. Die Hauptschalter können auch für verschiedene andere Anwendungen eingesetzt werden. Mit doppelunterbrechenden Schaltkontakten und Kurzschlussfestigkeit bis 10 kA mit Vorsicherung In < 63 A, gG

Als Hauptschalter zwischen dem letzten Überstrom- Schutzorgan vor der Messeinrichtung und dem Stromkreisverteiler. Die Hauptschalter können auch für verschiedene andere Anwendungen eingesetzt werden. Mit doppelunterbrechenden Schaltkontakten.

Diese Geräte sind speziell für das Schalten von Lasten und das Melden elektrischer Bedingungen in einer Niederspannungs-Schaltanlage hergestellt. Je nach Kontakt-Layout sind sie als halbe oder ganze Module erhältlich. Geräte mit Leuchtmelder verfügen über eine LED, die eine optimale Leuchtstärke bei sehr geringem Verbrauch gewährleistet. Beispielsweise werden derartige Geräte verwendet, um Anzeigen oder andere elektrische Komponenten (wie Lüfter, Klimaanlagen) zu schalten.

Überlast- und Kurzschlussauslöser mit Schraubanschluss mit Drehbetätigung

Selbstlernender Feldfreischalter. Selbstlernend. Stand-by-Verlust nur 0.8 Watt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit hoher Schaltleistung von Spezialrelais. Der Feldfreischalter unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder. Bis zu einer Stromaufnahme von 200mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenzwert muss nicht manuell eingestellt werden, sondern wird von dem FR12 mit einem patentierten Verfahren selbst erlernt. Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen. Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antenneneffekt zu verhindern. Zur Überwachung liegt eine einstellbare Gleichspannung mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig und führt zur Zerstörung des Gerätes. Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter mit einer Verzögerung von ca. 1 Sekunde zu und die LED leuchtet rot.

Elektromechanisches Schaltrelais mit Handbetätigung und Schaltstellungsanzeige. Einschaltdauer 100%. Steuerleistungsbedarf 1.9W. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V.

Elektromechanisches Schaltrelais mit Handbetätigung und Schaltstellungsanzeige. Einschaltdauer 100%. Steuerleistungsbedarf 1.9W. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V.

Elektromechanisches Schaltrelais 8V. 1 Schließer 16A/250V AC. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1.9W. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V.

Schalt- und Steuerrelais UC. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 = +, A2 = -). Sichere Trennung nach VDE 0106, Teil 101, daher auch als Koppelrelais einsetzbar. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Schalt- und Steuerrelais UC. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 = +, A2 = -). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Elektromechanischer Stromstoßschalter mit Handbetätigung und Schaltstellungsanzeige. Einschaltdauer 100%. Steuerleistungsbedarf 4-5W. Kontaktabstand 2mm.

Stromstoßschalter UC. 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang mit Glimmlampensymbol (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Befindet sich dieses Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert, diesen den letzten Schaltzustand aus seinem nichtflüchtigen Speicher lesen lässt, das bistabile Relais dementsprechend in die entgegengesetzte Richtung schaltet und den neuen Schaltzustand in den Speicher zurückschreibt.

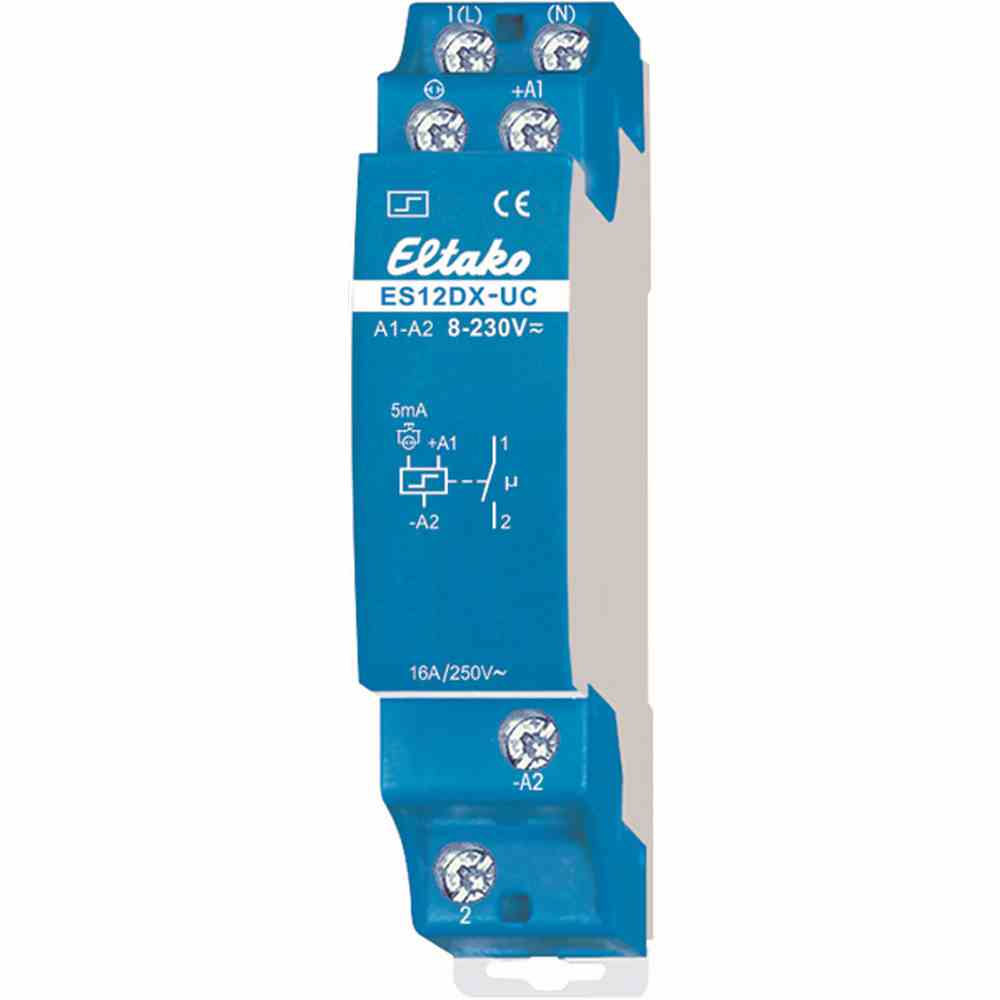

Stromstoßschalter, Stand-by-Verbrauch von nur 0.1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter.

Aktor 8...230V UC. Stromstoß-Gruppenschalter für Zentralsteuerung, 1+1 Schließer nicht potenzialfrei 16A/250V AC, für 1 Motor oder für Motor-Relais. Stand-by-Verlust nur 0,05 - 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Dieser Stromstoß-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-8..230V UC oder DC-Motorrelais DCM12-8..230V UC. Versorgungs- und Schaltspannung 8..230V UC an den Klemmen +B1/-A2. Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial haben. Das Funktionsprinzip dieses Stromstoß-Gruppenschalters besteht darin, dass einerseits impulsweise auf, halt, ab, halt (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet) gesteuert werden kann, andererseits über zusätzliche Steuereingänge gezielt auf oder ab gewählt werden kann. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mind. 20ms genügt, um einen Kontakt zu schließen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollladen, Jalousien und Rollos. Bei Markisen ist auf = aufwickeln, also einfahren, und ab = abwickeln, also ausfahren. Bei Fenstern ist auf = auf wie öffnen und ab = zu wie schließen. Funktions-Drehschalter: AUTO 1 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien eingeschaltet. Bei der örtlichen Steuerung mit einem Taster an A3+A4 (mit einer Brücke verbinden) oder einem Doppeltaster an A5/A6 bewirkt ein Doppelimpuls das langsame Drehen in die Gegenrichtung, welches mit einem weiteren Impuls gestoppt wird. AUTO 2 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien ganz ausgeschaltet. AUTO 3 = In dieser Stellung des unteren Drehschalters ist die örtliche Komfortwendefunktion für Jalousien ebenfalls ausgeschaltet. Die bei AUTO 1 und AUTO 2 dynamischen Zentral-Steuereingänge A5 und A6 sind jedoch zunächst statisch und lassen so das Wenden von Jalousien durch Tasten zu. Erst nach 1 Sekunde ständiger Ansteuerung schalten sie auf dynamisch um. Pfeil nach oben + unten = Die Handsteuerung erfolgt in den Positionen Pfeil nach oben (auf) und Pfeil nach unten (ab) des unteren Drehschalters. Die Handsteuerung hat Priorität vor allen anderen Steuerbefehlen. WA = Die Wendeautomatik für Jalousien und Markisen wird mit dem mittleren Drehschalter eingestellt. 0 = ausgeschaltet, sonst zwischen 0.1 und 5 Sekunden eingeschaltet mit eingestellter Wendezeit. Hierbei wird nur bei ab nach Ablauf der mit dem oberen Drehschalter eingestellten Verzögerungszeit eine Drehrichtungsumkehr vollzogen, um z.B. Markisen zu spannen oder Jalousien in eine bestimmte Position zu stellen. RV = Die Verzögerungszeit (Rückfallverzögerung RV) wird mit dem oberen Drehschalter eingestellt. Befindet sich der Stromstoß-Gruppenschalter in der Stellung auf oder ab, so läuft die eingestellte Verzögerungszeit, an deren Ende das Gerät automatisch auf halt umschaltet. Die Verzögerungszeit muss daher mindestens so lange gewählt werden, wie das Beschattungselement oder der Rollladen benötigt, um von einer Endstellung in die andere zu kommen. Unter diesem Drehschalter befindet sich die LED-Anzeige für die Verzögerungszeiten WA und RV. Örtliche Steuerung mit Taster an den Klemmen A3+A4 (mit einer Brücke verbinden). Mit jedem Impuls wechselt der Stromstoß-Gruppenschalter die Schaltstellung in der Reihenfolge auf, halt, ab, halt. Örtliche Steuerung mit Rollladenkippschalter an den Klemmen A3 und A4. Örtliche Steuerung mit Rollladendoppeltaster an den Klemmen A5 und A6. Mit einem Tastimpuls wird die Schaltstellung auf oder ab aktiviert. Ein weiterer Impuls von einem der beiden Taster unterbricht den Ablauf sofort. Zentralsteuerun

Kontaktmaterial AgSnO2 für Lampenlast  für AC- und DC- Ansteuerung Prüftaste und mechanische Schaltstellungsanzeige 1 oder 2 Kontakte 17,5 mm breit

Ausschalter 16A 1 Schließer 230V AC mit Leuchtmelder 1PLE. Ausschalter mit LED Meldeleuchte nach EN 60669-1/669-2-4 mit VDE Zeichen, Berührungsschutz IP2x nach BGV A3, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
