Unterverteilung auf Putz

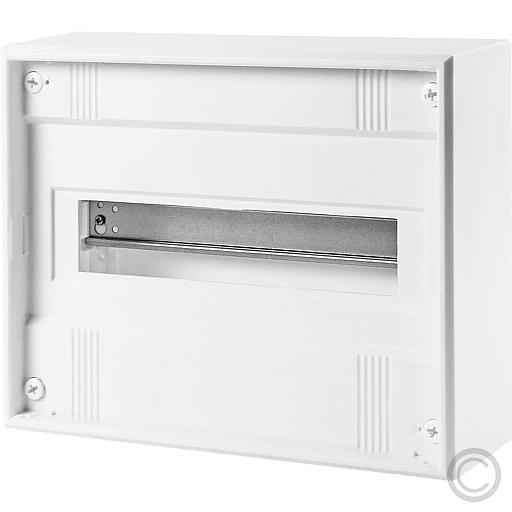

Kleinverteiler AP Abdeckhaube mit vorgestanzten Einführungen oben, unten, seitlich und geschlossener Rückwand mit vorgestanzten Einführungen oben und unten sowie Kunststoffleiste für Zugentlastung der eingeführten Leitungen durch Kabelbinder, großer Verdrahtungsraum und Verdrahtung unter und neben Hutschiene möglich, mit 1 Hutschiene 35mm pro Reihe und N-/PE-Schiene berührungssicher mit je 4 Schraubklemmen 25mm² und je 21 Steckklemmem 4mm² für N- und PE-Leiter, Schutzklasse II, schutzisoliert, ohne Tür, IP30, flammwidrig 750°C, VDE Farbe reinweiß RAL 9010 Ausführung: 1x12/14 Autom. Maße: 250x305x99mm

Kleinverteiler AP Abdeckhaube mit vorgestanzten Einführungen oben, unten, seitlich und geschlossener Rückwand mit vorgestanzten Einführungen oben und unten sowie Kunststoffleiste für Zugentlastung der eingeführten Leitungen durch Kabelbinder, großer Verdrahtungsraum und Verdrahtung unter und neben Hutschiene möglich, mit 1 Hutschiene 35mm pro Reihe und N-/PE-Schiene berührungssicher mit je 4 Schraubklemmen 25mm² und je 21 Steckklemmem 4mm² für N- und PE-Leiter, Schutzklasse II, schutzisoliert, ohne Tür, IP30, flammwidrig 750°C, VDE Farbe reinweiß RAL 9010 Ausführung: 2x12/14 Autom. Maße: 375x305x99mm

Kleinverteiler AP Abdeckhaube mit vorgestanzten Einführungen oben, unten, seitlich und geschlossener Rückwand mit vorgestanzten Einführungen oben und unten sowie Kunststoffleiste für Zugentlastung der eingeführten Leitungen durch Kabelbinder, großer Verdrahtungsraum und Verdrahtung unter und neben Hutschiene möglich, mit 1 Hutschiene 35mm pro Reihe und N-/PE-Schiene berührungssicher mit je 4 Schraubklemmen 25mm² und je 21 Steckklemmem 4mm² für N- und PE-Leiter, Schutzklasse II, schutzisoliert, ohne Tür, IP30, flammwidrig 750°C, VDE Farbe reinweiß RAL 9010 Ausführung: 3x12/14 Autom. Maße: 515x305x99mm

Kleinverteiler AP Abdeckhaube mit vorgestanzten Einführungen oben, unten, seitlich und geschlossener Rückwand mit vorgestanzten Einführungen oben und unten sowie Kunststoffleiste für Zugentlastung der eingeführten Leitungen durch Kabelbinder, großer Verdrahtungsraum und Verdrahtung unter und neben Hutschiene möglich, mit 1 Hutschiene 35mm pro Reihe und N-/PE-Schiene berührungssicher mit je 4 Schraubklemmen 25mm² und je 21 Steckklemmem 4mm² für N- und PE-Leiter, Schutzklasse II, schutzisoliert, ohne Tür, IP30, flammwidrig 750°C, VDE Farbe reinweiß RAL 9010 Ausführung: 4x12/14 Autom. Maße: 640x305x99mm

Volta Aufputzverteiler IP30 für APZ-Anwendung, 3-reihig, mit Tür und RJ45-Buchse. Installationskleinverteiler auf Putz aus Kunststoff nach DIN VDE 0603/1 und DIN 43871, als Abschlusspunkt-Zählerplatz (APZ) außerhalb des Zählerschrankes nach Anwendungsregel AR4101. Aufputzverteiler APZ bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, DIN Hutschiene aus verzinktem Stahlblech, zwei gelochte Montageplatten, RJ45-Buchse und drei Rohrdurchführungen für Elektroinstallationsrohr (Rohrdurchmesser 25 mm). Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar und drei sperrbare Abdeckstreifen. Tür aus Stahlblech pulverbeschichtet und eingebrannt. Tür frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappenden Griff. Türanschlag rechts oder links. Hinweise: Aufputzverteiler APZ ist räumlich in der Nähe zum Zählerschrank zu installieren. Beigelegte Rohrdurchführungen für Leerrohre (nicht enthalten) vom Zählerplatz zum APZ sowie vom APZ zum Abschlusspunkt Linientechnik (APL). Türschloss oder/und Schutzkontaktsteckdosen zur Spannungsversorgung kann optional montiert werden.

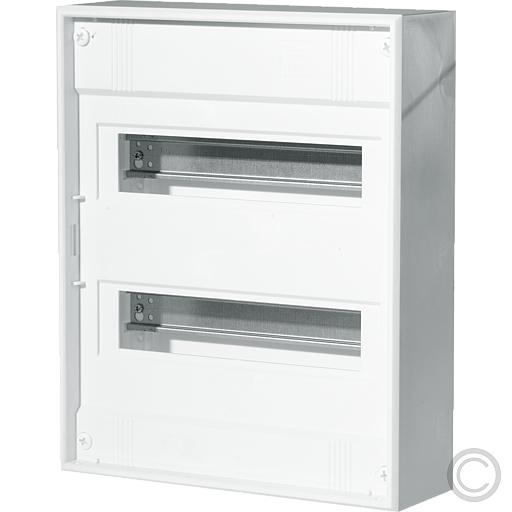

Schutzart IP 30, Schutzklasse II. Für Geräte bis 63 A. Geräteeinbautiefe: maximal 70 mm, bündiges Anreihen der Unterteile möglich. Rückwand mit vorgeprägten Leitungseinführungen. Haube aus schlagfestem Kunststoff (bei nachträglicher Türmontage Türanschlag rechts oder links, Türscharniere handbedienbar), fingersichere PE/N-Steckklemmen in montagefreundlicher Schnapptechnik. N-Klemmen für FISchutzschalterverdrahtung serienmäßig bei 2-, 3- und 4-reihigen Verteilern im Klemmenträger integriert, serienmäßig plombierbar. Farbe reinweiß (RAL 9010). Normen: DIN VDE 0603 Teil 1, DIN 43 871. Steckklemmen: 1,5 - 4 mm, Zugbügelklemmen: 1,5 - 25 mm.

Volta Aufputzverteiler IP30 ohne Tür 24 Platzeinheiten. Installationskleinverteiler auf Putz aus Kunststoff, nach DIN VDE 0603/1, und DIN 43871. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang Geräteträger aus verzinktem Stahlblech DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Tür (Zubehör) aus Stahlblech pulverbeschichtet und eingebrannt. Tür frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappenden Griff. Türanschlag rechts oder links. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik, N-Klemme für FI-Kreise serienmäßig.

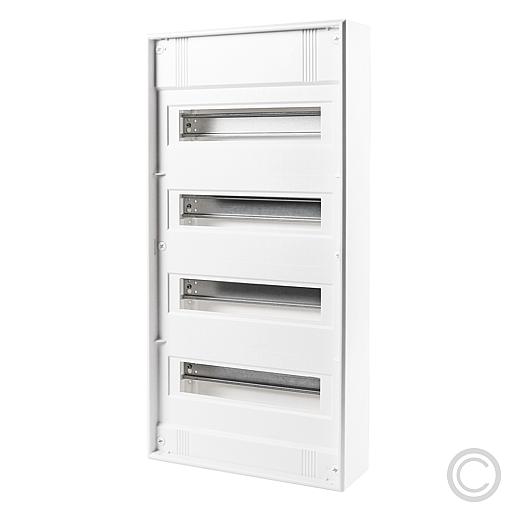

Volta Aufputzverteiler IP30 ohne Tür 48 Platzeinheiten. Installationskleinverteiler auf Putz aus Kunststoff, nach DIN VDE 0603/1, und DIN 43871. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang Geräteträger aus verzinktem Stahlblech DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Tür (Zubehör) aus Stahlblech pulverbeschichtet und eingebrannt. Tür frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappenden Griff. Türanschlag rechts oder links. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik, N-Klemme für FI-Kreise serienmäßig.

nach Betätigung selbsttätig zurückklappend Türscharnier handbedienbar

nach Betätigung selbsttätig zurückklappend Türscharnier handbedienbar

nach Betätigung selbsttätig zurückklappend Türscharnier handbedienbar
